KYN61-40.5鎧裝移開式交流金屬封閉開關柜

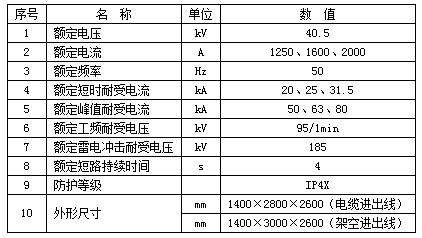

技術參數
概述
KYN61-40.5型鎧裝移開式交流金屬封閉開關柜系三相交流50HZ、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。
本開關柜符合GB/T11022-1999、GB3906-2006及GB1984-2003等標準。
主要特點
1、柜體結構采用組裝式，斷路器采用手車落地式結構;
2、配用全新型復合絕緣真空斷路器，并具有互換性好、更換簡單之特點;
3、手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構;4、所有的操作均可在柜門關閉狀態下進行;
5、主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能;6、電纜室空間充裕，可連接多根電纜
7、快速接地開關用于接地和回路短路。
結構
開關柜整體由柜體和可抽出部分(手車)兩部分組成。柜體結構為組裝式，用螺栓栓接組合成型，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。
外殼防護等級達到IP4X，各隔室間防護等級為IP2X，并且所有金屬結構件可靠接地，主回路系統的各隔室有獨立排氣的壓力釋放通道。
